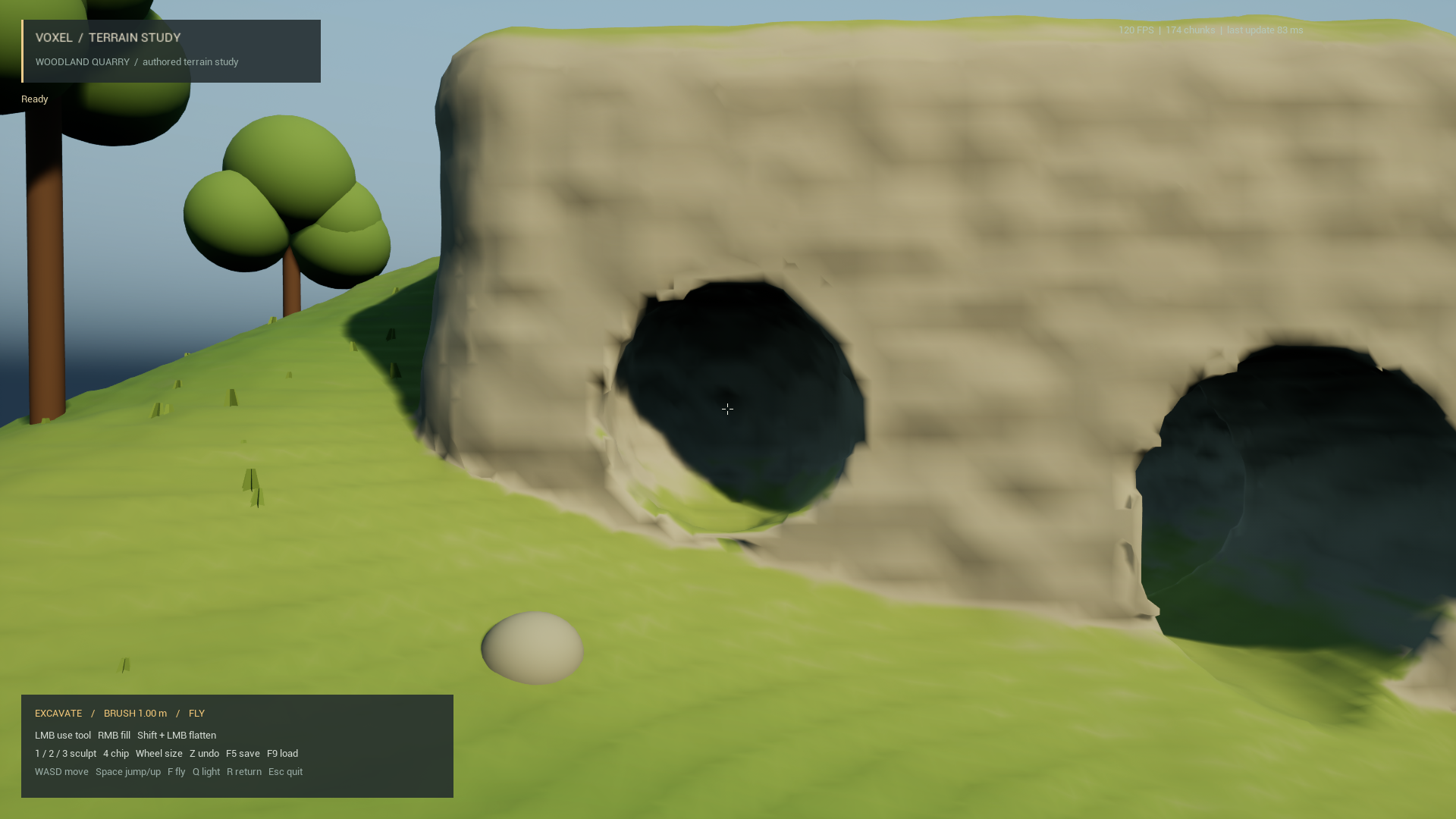

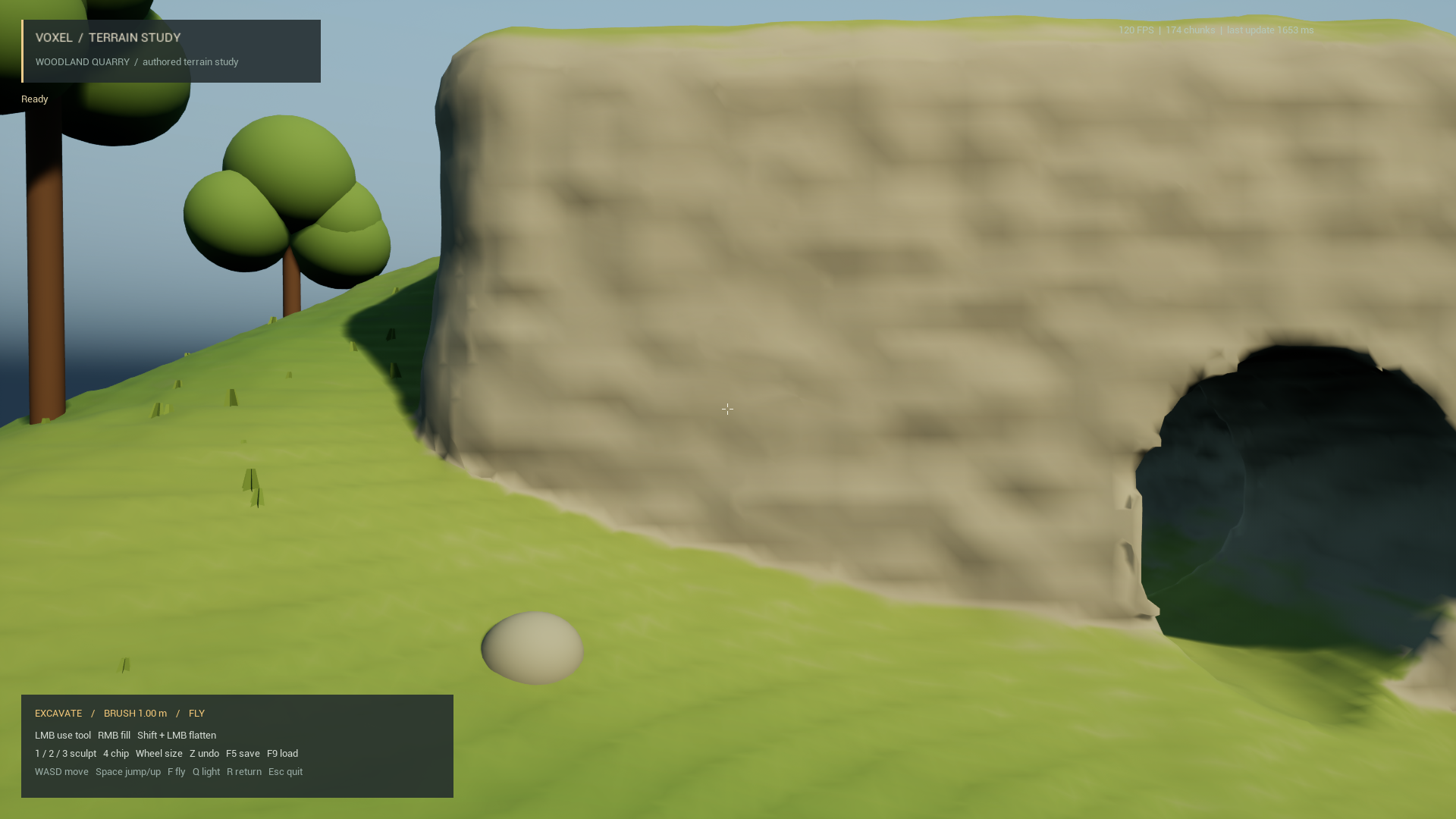

先明确目标：从侧面挖出一个洞
我们希望玩家能从岩壁侧面挖进去，同时保留洞顶和洞底。因此，系统需要知道山体内部哪里有土石，哪里是空气。
只记录一层地表高度
同一个位置只描述一个高度，无法单独表示洞顶与洞底。
记录山体内部的实与空
内部也有记录，因此可以在土石中保留一段空气。
这里的“体素地形”，指的就是用空间中的数据描述地形体积。下一步先看这些数据具体记录什么。
下一步：内部如何记录 →每个采样位置，记录有多少土石
把空间划成有规律的采样格。每个位置记录一个占据量：接近“实”表示有土石，接近“空”表示空气；中间值帮助确定边界的位置。材料类别另行记录它属于哪种土石。
采样是内容
数据块是管理分组
采样点不是画面里的小方块。“数据块”也只是存储分组。分块后，挖掘可以只修改附近的数据，而不必复制整座山。
下一步：数据怎样变成表面 →从实与空的交界，生成可见表面
有了内部数据，系统再寻找从“实”变成“空”的位置。将这些位置连接成三角形，就得到用于显示的网格。表面可以落在采样点之间，所以画面不必呈现为一堆立方体。
同一份内部数据
找到边界后生成表面
- 地形数据
- 记录内部的实、空和材料。
- 表面网格
- 从数据生成，负责画面显示。
- 碰撞几何
- 供角色接触、射线等查询使用。
一次挖掘，沿这条链传递
挖掘首先修改的是数据。洞口的画面和碰撞，都是这次修改的后续结果。
- 01改数据
把笔刷范围内的部分土石改为空气。
- 02找受影响块
复制并写入变化块，其他块继续共享。
- 03生成新网格
从修改后的实、空边界生成新表面。
- 04准备新碰撞
从新表面建立新的三角形碰撞。
- 05切换资源
让新网格与新碰撞接管显示和查询。
新资源准备好之前，旧表面和旧碰撞先保留。这样玩家不必等待所有计算完成，也不会因为新碰撞尚未生成就突然失去脚下的地面。
下面用同一份三维数据逐步执行这条链。先观察完整山体，再提交一次挖掘。
下一步：在三维中逐步观察 →把这条更新链，放到三维中观察

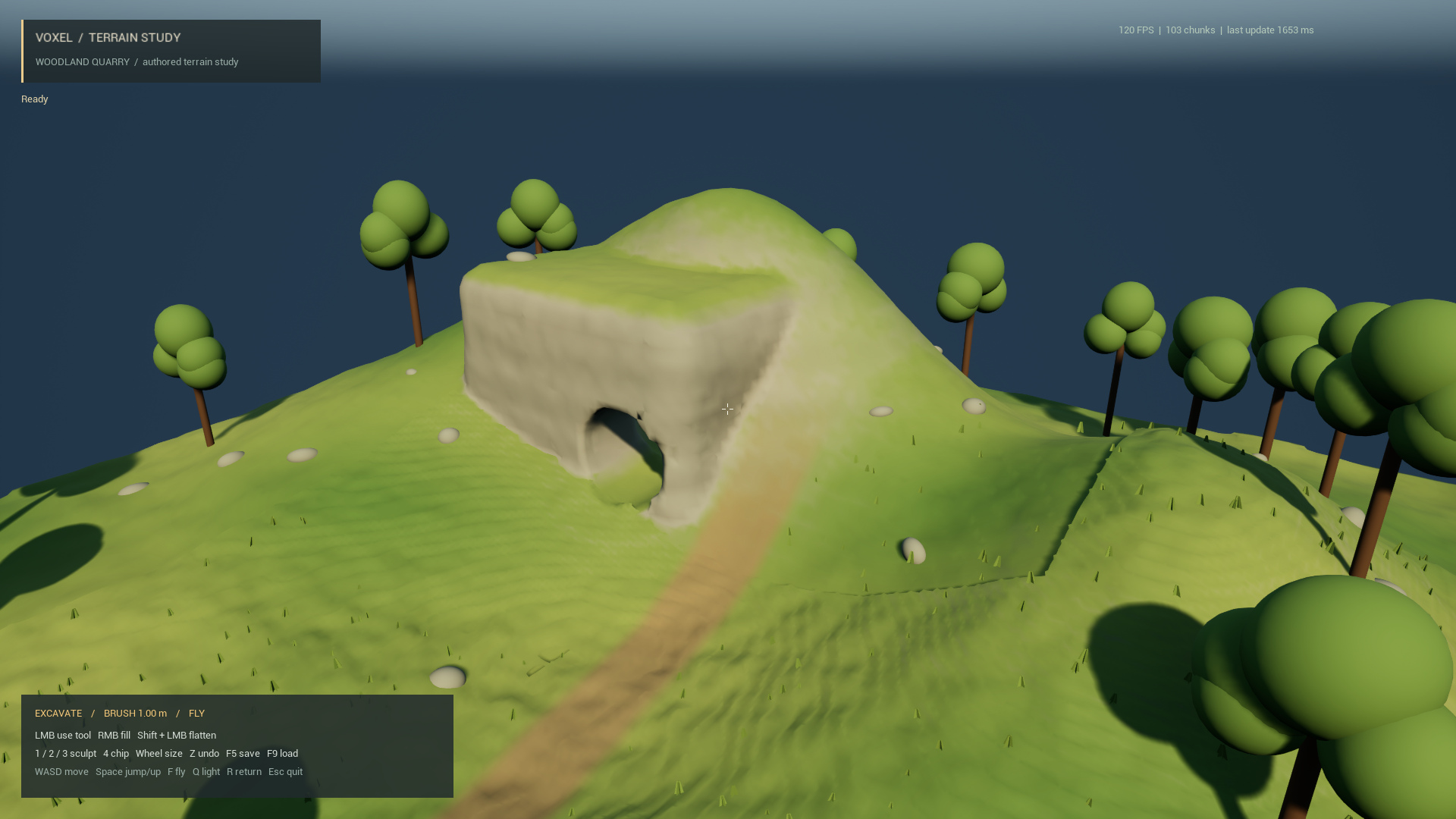

先拖动视图看看完整山体，再点击“提交挖掘”。之后每推进一个阶段，都对应上面更新链的一步。V0 表示本轮编辑前的版本，V1 表示第一次编辑后的版本。
- 01 编辑前
- 02 改内部数据
- 03 生成新表面
- 04 准备新碰撞
- 05 切换完成
- 世界数据
- V0
- 已发布网格
- V0
- 当前碰撞
- V0
- 本轮修改
- 0 采样 / 0 块
可以在新洞壁上再次点击并提交挖掘，继续向内延伸。这是实际计算数据、网格和三角形命中的浏览器教学模型：它用小场景全量生成网格，编辑采用球形空腔合并，不执行 UE 的材料工作量、自定义过滤、LOD、线程任务或 Chaos 烹饪。剖切仅影响显示；距离不是耗时。刷新页面恢复初始场景。
现在可以区分三件事：数据描述内部，网格显示表面，碰撞负责接触查询。三者来自同一份地形状态，但完成更新的时刻不同。
继续阅读：这条更新链的性能开销 →这条更新链，消耗多少资源
下面是 UE 地图的实际采样，与上方浏览器教学演示分开。先看一次修改在哪里花时间，再看整帧与内存；未单独测量的部分直接保留为空缺。
i9-14900KF / RTX 5070 12 GB / 64 GB。Development Editor -game、D3D12 SM5、100% 渲染比例，四阶段各 30 秒，阶段首尾各去除 0.5 秒。未检测到其他游戏进程；采用离屏产帧，不能当作屏幕呈现 FPS。
小 / 大笔刷在固定中心交替挖填，间隔分别为 0.34 / 0.12 秒。本轮没有 Lumen、水体求解、烟雾、正式植被、AI 和完整角色负载。
静止观察：有效帧 15,105，接受编辑 0 次，更新组稳定 0 次。两者按各自记录时刻归档，跨阶段完成的组可能使数量不同。下图分别统计真实发生工作的样本，不用空闲帧稀释开销。
条长以 8.333 ms 为参照。四条的统计单位不同，不能相加；安装软预算 0.35 ms 是限流参数，不是耗时保证。
逐步查看 CPU、GPU 和内存归属
| 步骤 | CPU 计时与范围 | GPU 工作 | 内存 / 显存 |
|---|---|---|---|
| 01 命中与笔刷定位 | 未单独测量；本轮使用固定中心直接编辑。 | CPU 查询；无独立地形计算 Pass。 | 未做该步骤分配追踪。 |
| 02 修改数据与更新父层 | 本阶段没有编辑。 | CPU 执行；不向 GPU 写整个体素世界。 | 本轮对齐编辑数组：—；压缩节点、COW 和容器开销另计。 |
| 03 失效、LOD 与排队 | 与地形 Tick、安装及发布存在包含关系；未独立隔离。 | CPU 调度；后续渲染更新另计。 | 节点状态、通知、在途快照；独立增量未测。 |
| 04 读取 / 过滤 / 网格 / 打包 | 没有按编辑组记录任务耗时。 | 本地图走 CPU 网格生成；没有对应 GPU 计算 Pass。 | 单个 Level 6 任务固定数组约 632.94 KiB；几何输出另加。 |
| 05 UE Section 预整理 | 位于后台 PrepareUploadMesh；不在 MeshNode 计时内，未单测。 | CPU 建立上传结构；GPU 资源随后创建。 | 还会建立 FProcMeshSection 顶点 / 索引副本，未独立采样。 |
| 06 安装与碰撞提交 | 未单独测量 / 活动帧 | GPU 资源创建与传输未独立计时；不能记为 0。 | 旧资源、新 Section 和在途渲染资源可能同时存在。 |
| 07 Chaos 碰撞烹饪 | 异步执行；独立 CPU 工作时间尚未测量。 | 该路径为 CPU 碰撞；不使用 GPU 流体或粒子碰撞。 | 三角形碰撞与加速结构尚未单独归属。 |
| 08 节点发布与旧资源回收 | 未单独测量 / 活动帧 | 渲染状态切换 / 延迟释放未独立归属。 | 共享引用与旧资源释放时机决定峰值；本轮未分配追踪。 |
| 09 持续显示新地形 | 整场景 Game Thread P95 1.241 ms，不是地形单项。 | 整场景 GPU CSV P95 1.632 ms；RHI 口径 1.579 ms。 | 进程内存峰值见下；不能当作地形独占量。 |
这次修改，要等多久才稳定
本阶段没有按编辑组统计更新延迟。网格输出有多大
本阶段没有按更新组记录输出数组大小。该值是生成量，包含多个节点，不是同时驻留峰值，也不是 GPU 上传字节或显存占用；Section 副本、碰撞、容量余量和旧资源均另计。
查看此阶段的 GPU 绘制开销
图中不是完整 GPU 分解。GPU Pass 可能跨队列重叠，各自 P95 不可累加；这里也没有把整场景 BasePass 误写成“地形绘制成本”。
0.75 m 小笔刷：有效帧 15,011，接受编辑 85 次，更新组稳定 85 次。两者按各自记录时刻归档，跨阶段完成的组可能使数量不同。下图分别统计真实发生工作的样本，不用空闲帧稀释开销。
条长以 8.333 ms 为参照。四条的统计单位不同，不能相加；安装软预算 0.35 ms 是限流参数，不是耗时保证。
逐步查看 CPU、GPU 和内存归属
| 步骤 | CPU 计时与范围 | GPU 工作 | 内存 / 显存 |
|---|---|---|---|
| 01 命中与笔刷定位 | 未单独测量；本轮使用固定中心直接编辑。 | CPU 查询；无独立地形计算 Pass。 | 未做该步骤分配追踪。 |
| 02 修改数据与更新父层 | 0.241 ms / 笔 | CPU 执行；不向 GPU 写整个体素世界。 | 本轮对齐编辑数组：8.00 KiB；压缩节点、COW 和容器开销另计。 |
| 03 失效、LOD 与排队 | 与地形 Tick、安装及发布存在包含关系；未独立隔离。 | CPU 调度；后续渲染更新另计。 | 节点状态、通知、在途快照；独立增量未测。 |
| 04 读取 / 过滤 / 网格 / 打包 | 3.958 ms / 最长任务 | 本地图走 CPU 网格生成；没有对应 GPU 计算 Pass。 | 单个 Level 6 任务固定数组约 632.94 KiB；几何输出另加。 |
| 05 UE Section 预整理 | 位于后台 PrepareUploadMesh；不在 MeshNode 计时内，未单测。 | CPU 建立上传结构；GPU 资源随后创建。 | 还会建立 FProcMeshSection 顶点 / 索引副本，未独立采样。 |
| 06 安装与碰撞提交 | 0.200 ms / 活动帧 | GPU 资源创建与传输未独立计时；不能记为 0。 | 旧资源、新 Section 和在途渲染资源可能同时存在。 |
| 07 Chaos 碰撞烹饪 | 异步执行；独立 CPU 工作时间尚未测量。 | 该路径为 CPU 碰撞；不使用 GPU 流体或粒子碰撞。 | 三角形碰撞与加速结构尚未单独归属。 |
| 08 节点发布与旧资源回收 | 0.124 ms / 活动帧 | 渲染状态切换 / 延迟释放未独立归属。 | 共享引用与旧资源释放时机决定峰值；本轮未分配追踪。 |
| 09 持续显示新地形 | 整场景 Game Thread P95 1.343 ms，不是地形单项。 | 整场景 GPU CSV P95 1.589 ms；RHI 口径 1.576 ms。 | 进程内存峰值见下；不能当作地形独占量。 |
这次修改，要等多久才稳定
以上均为 P95。第一项是整段延迟；第二项把并行任务累加，不能当成单帧卡顿；第三项还包含帧对齐、调度和碰撞就绪等待，不是 Chaos 的 CPU 耗时。
网格输出有多大
该阶段每更新组生成的 CPU 数组内容 P95 为 2.375 MiB。该值是生成量，包含多个节点，不是同时驻留峰值，也不是 GPU 上传字节或显存占用；Section 副本、碰撞、容量余量和旧资源均另计。
查看此阶段的 GPU 绘制开销
图中不是完整 GPU 分解。GPU Pass 可能跨队列重叠，各自 P95 不可累加；这里也没有把整场景 BasePass 误写成“地形绘制成本”。
2.50 m 大笔刷：有效帧 14,566，接受编辑 239 次，更新组稳定 240 次。两者按各自记录时刻归档，跨阶段完成的组可能使数量不同。下图分别统计真实发生工作的样本，不用空闲帧稀释开销。
条长以 8.333 ms 为参照。四条的统计单位不同，不能相加；安装软预算 0.35 ms 是限流参数，不是耗时保证。
逐步查看 CPU、GPU 和内存归属
| 步骤 | CPU 计时与范围 | GPU 工作 | 内存 / 显存 |
|---|---|---|---|
| 01 命中与笔刷定位 | 未单独测量；本轮使用固定中心直接编辑。 | CPU 查询；无独立地形计算 Pass。 | 未做该步骤分配追踪。 |
| 02 修改数据与更新父层 | 0.495 ms / 笔 | CPU 执行；不向 GPU 写整个体素世界。 | 本轮对齐编辑数组：64.00 KiB；压缩节点、COW 和容器开销另计。 |
| 03 失效、LOD 与排队 | 与地形 Tick、安装及发布存在包含关系；未独立隔离。 | CPU 调度；后续渲染更新另计。 | 节点状态、通知、在途快照；独立增量未测。 |
| 04 读取 / 过滤 / 网格 / 打包 | 4.486 ms / 最长任务 | 本地图走 CPU 网格生成；没有对应 GPU 计算 Pass。 | 单个 Level 6 任务固定数组约 632.94 KiB；几何输出另加。 |
| 05 UE Section 预整理 | 位于后台 PrepareUploadMesh；不在 MeshNode 计时内，未单测。 | CPU 建立上传结构；GPU 资源随后创建。 | 还会建立 FProcMeshSection 顶点 / 索引副本，未独立采样。 |
| 06 安装与碰撞提交 | 0.213 ms / 活动帧 | GPU 资源创建与传输未独立计时；不能记为 0。 | 旧资源、新 Section 和在途渲染资源可能同时存在。 |
| 07 Chaos 碰撞烹饪 | 异步执行；独立 CPU 工作时间尚未测量。 | 该路径为 CPU 碰撞；不使用 GPU 流体或粒子碰撞。 | 三角形碰撞与加速结构尚未单独归属。 |
| 08 节点发布与旧资源回收 | 0.158 ms / 活动帧 | 渲染状态切换 / 延迟释放未独立归属。 | 共享引用与旧资源释放时机决定峰值；本轮未分配追踪。 |
| 09 持续显示新地形 | 整场景 Game Thread P95 1.583 ms，不是地形单项。 | 整场景 GPU CSV P95 1.577 ms；RHI 口径 1.566 ms。 | 进程内存峰值见下；不能当作地形独占量。 |
这次修改，要等多久才稳定
以上均为 P95。第一项是整段延迟；第二项把并行任务累加，不能当成单帧卡顿；第三项还包含帧对齐、调度和碰撞就绪等待，不是 Chaos 的 CPU 耗时。
网格输出有多大
该阶段每更新组生成的 CPU 数组内容 P95 为 3.538 MiB。该值是生成量，包含多个节点，不是同时驻留峰值，也不是 GPU 上传字节或显存占用；Section 副本、碰撞、容量余量和旧资源均另计。
查看此阶段的 GPU 绘制开销
图中不是完整 GPU 分解。GPU Pass 可能跨队列重叠，各自 P95 不可累加；这里也没有把整场景 BasePass 误写成“地形绘制成本”。
移动相机：有效帧 14,702，接受编辑 0 次，更新组稳定 0 次。两者按各自记录时刻归档，跨阶段完成的组可能使数量不同。下图分别统计真实发生工作的样本，不用空闲帧稀释开销。
条长以 8.333 ms 为参照。四条的统计单位不同，不能相加；安装软预算 0.35 ms 是限流参数，不是耗时保证。
逐步查看 CPU、GPU 和内存归属
| 步骤 | CPU 计时与范围 | GPU 工作 | 内存 / 显存 |
|---|---|---|---|
| 01 命中与笔刷定位 | 未单独测量；本轮使用固定中心直接编辑。 | CPU 查询；无独立地形计算 Pass。 | 未做该步骤分配追踪。 |
| 02 修改数据与更新父层 | 本阶段没有编辑。 | CPU 执行；不向 GPU 写整个体素世界。 | 本轮对齐编辑数组：—；压缩节点、COW 和容器开销另计。 |
| 03 失效、LOD 与排队 | 与地形 Tick、安装及发布存在包含关系；未独立隔离。 | CPU 调度；后续渲染更新另计。 | 节点状态、通知、在途快照；独立增量未测。 |
| 04 读取 / 过滤 / 网格 / 打包 | 没有按编辑组记录任务耗时。 | 本地图走 CPU 网格生成；没有对应 GPU 计算 Pass。 | 单个 Level 6 任务固定数组约 632.94 KiB；几何输出另加。 |
| 05 UE Section 预整理 | 位于后台 PrepareUploadMesh；不在 MeshNode 计时内，未单测。 | CPU 建立上传结构；GPU 资源随后创建。 | 还会建立 FProcMeshSection 顶点 / 索引副本，未独立采样。 |
| 06 安装与碰撞提交 | 0.141 ms / 活动帧 | GPU 资源创建与传输未独立计时；不能记为 0。 | 旧资源、新 Section 和在途渲染资源可能同时存在。 |
| 07 Chaos 碰撞烹饪 | 异步执行；独立 CPU 工作时间尚未测量。 | 该路径为 CPU 碰撞；不使用 GPU 流体或粒子碰撞。 | 三角形碰撞与加速结构尚未单独归属。 |
| 08 节点发布与旧资源回收 | 0.004 ms / 活动帧 | 渲染状态切换 / 延迟释放未独立归属。 | 共享引用与旧资源释放时机决定峰值；本轮未分配追踪。 |
| 09 持续显示新地形 | 整场景 Game Thread P95 1.498 ms，不是地形单项。 | 整场景 GPU CSV P95 1.722 ms；RHI 口径 1.669 ms。 | 进程内存峰值见下；不能当作地形独占量。 |
这次修改，要等多久才稳定
本阶段没有按编辑组统计更新延迟。网格输出有多大
本阶段没有按更新组记录输出数组大小。该值是生成量，包含多个节点，不是同时驻留峰值，也不是 GPU 上传字节或显存占用；Section 副本、碰撞、容量余量和旧资源均另计。
查看此阶段的 GPU 绘制开销
图中不是完整 GPU 分解。GPU Pass 可能跨队列重叠，各自 P95 不可累加；这里也没有把整场景 BasePass 误写成“地形绘制成本”。
能否留出 120 Hz 的空间
本轮离屏采样的 P99 均低于 8.333 ms。120 Hz 每帧约 8.333 ms；当前为整款游戏预留的目标是主线程 6.0 ms、GPU 7.0 ms。CPU 和 GPU 有流水并行关系，不能把二者相加计算帧时间。单轮基础地图通过某个数值，也不能替代完整玩法验收。
| 测试阶段 | 整帧 P95 / P99 | 主线程 P95 | GPU CSV / RHI P95 | 超过 8.333 ms 的帧 |
|---|---|---|---|---|
| 静止观察 | 2.404 / 2.649 ms | 1.241 ms | 1.632 / 1.579 ms | 0 / 15,105 |
| 0.75 m 小笔刷 | 2.411 / 2.656 ms | 1.343 ms | 1.589 / 1.576 ms | 1 / 15,011 |
| 2.50 m 大笔刷 | 2.492 / 2.755 ms | 1.583 ms | 1.577 / 1.566 ms | 0 / 14,566 |
| 移动相机 | 2.449 / 2.697 ms | 1.498 ms | 1.722 / 1.669 ms | 1 / 14,702 |
分项仍有约束：编辑、LOD 与调度共分配 0.45 ms，大笔刷仅数据修改的 P95 就有 0.495 ms，已经超过这份配额。安装与发布按活动帧合计，小 / 大笔刷 P95 为 0.259 ms / 0.338 ms，本轮低于 0.50 ms 配额。它们是两组统计，不能拿各自 P95 再相加推算最坏帧。
内存要分成“整个进程”和“单个任务”看
| 资源 | 本轮结果 / 计算容量 | 含义 |
|---|---|---|
| 整个 UE 进程 · 工作集峰值 | 2.549 GiB | 低频采样，包含启动、引擎、地图和测试记录。 |
| 整个 UE 进程 · 私有提交峰值 | 2.951 GiB | 虚拟提交；与工作集重叠，二者不能相加。 |
| 该 UE 进程 · 专用显存峰值 | 476.738 MiB | WDDM 进程采样；包含场景、纹理、渲染目标及引擎资源。 |
| 8³ 个 16 位样本 | 1.00 KiB | 未压缩的内容大小；压缩节点与对象实际开销不同。 |
| 0.75 m / 2.50 m 编辑缓冲 | 8.00 KiB / 64.00 KiB | 按本轮固定中心与对齐算法计算；不是测到的分配峰值。 |
| 压缩节点内容 · 测试结束 | 1.419 MiB | 含撤销历史中共享节点的去重 payload；不含容器、公共基底和引擎对象。 |
| 网格 / Chaos / 地形专用显存 | 尚未独立归属 | 不按整个 UE 进程的内存反推地形占用。 |
展开单个网格任务的内存计算
| 单个 Level 6 任务 | 数组内容 | 容量 |
|---|---|---|
| 四层原始读取 | (40³ + 14³ + 10³ + 8³) × 2 B | 133.31 KiB |
| 预处理样本 | 40³ × 2 B | 125.00 KiB |
| 过滤后的密度 | 36³ × 4 B | 182.25 KiB |
| 过滤临时整数和 | 36 × 36 × 38 × 4 B | 192.38 KiB |
| 辅助场 | 40³ × 1 B | 62.50 KiB |
| 网格单元索引缓存 | 36³ × 2 B | 91.12 KiB |
过滤时，上表前四项同时存在，逻辑内容合计 632.94 KiB；进入网格阶段后，过滤临时数组释放，辅助场与索引缓存生效，固定内容合计 594.19 KiB。顶点、四边形、簇、打包输出和 UE 副本另加，不能将这些固定数组当作任务总内存。
若 16 个 Level 6 任务同时处在过滤阶段，仅这部分固定数组为 9.890 MiB。这是容量计算，不是实测峰值或总内存上限。CPU 中间顶点为 52 B / 顶点，原格式打包为 12 B / 顶点；UE 解码、Section、渲染缓冲与碰撞会各自占用内存，不能用 12 B 估算整条链。
下一轮需要补齐独立的读取、过滤、预整理和 Chaos 工作计时，以及分阶段分配追踪与地形 GPU 隔离。当前表格不会将这些缺失项记为零，也不会用安装后的等待时间代替碰撞耗时。
进阶参考：数据结构、表面算法与 UE 调度
前面的五步说明因果关系。以下 13 节保留代码层面的精确定义、工程参数、二维交互和已有验证记录；需要深入实现时可按主题查阅。
系统分层与数据依赖
地形密度是可编辑的权威数据。可见网格和碰撞由密度派生；水体保留独立状态，通过变化通知更新地形障碍。
- 输入
- 相同世界坐标、密度快照和变化版本
- 处理
- 各系统独立生成与调度
- 输出
- 网格、碰撞及水体障碍分别更新
实现边界 烟雾尚未接入。后续可消费相同变化通知，但模拟状态、求解网格和时间步需要独立设计。
采样编码与层级组织
自然地形使用 16 位采样字，保存材料类别与固体占据量。存储样本与表面三角形属于不同层次的数据。
高 8 位 · 占据量
低 8 位 · 材料类别
- 最细采样间距
- 25 cm
- 最细层逻辑容量
- 256³ 个样本
- 完全铺开该层
- 32 MiB
实现边界 32 MiB 仅为最细逻辑层的 16 位数据量，不包含父层、快照、网格、碰撞与分配开销。材料类别 ≥128 的建筑几何有独立解释规则。
不可变快照与写时复制
后台网格任务读取固定快照。编辑产生新世界状态，未修改节点继续共享，受影响节点在写入时复制。
- 输入
- Vₙ 快照与修改范围
- 处理
- 复制待写节点、补齐父层、递增版本
- 输出
- 世界切换到 Vₙ₊₁；旧任务继续读取 Vₙ
实现边界 任务完成后仍需检查版本有效性。快照隔离保证读取一致，不意味着过时网格可以发布。
初始地形的构形与量化
生成器先构造山坡和洞穴的三维标量场，再量化为占据量。运行时编辑修改量化后的数据，不重新生成整座山体。
- 输入
- 高斯轮廓、Perlin 噪声、岩台、胶囊通道及椭球洞室
- 处理
- 高度扩展为三维场 → min 合并 → max 相减 → 量化
- 输出
- 材料 86 的占据量样本；更新父层并保存基底缓存
实现边界 负值表示固体、正值表示空气。组合形式接近 SDF，但叠加高度与噪声后不再处处是精确距离。修改公式时须同步更新 SourceVersion。
局部编辑范围与材料工作量
一次编辑先确定笔刷作用域，再准备对齐的立方体缓冲。Remove 内核按距离分组，从中心向外消耗本次工作量。
- 输入 Low / High
- (11,18,9) / (21,26,14)
- 缓冲 Minimum
- (8,16,8)
- 缓冲 Size
- 16 × 16 × 16
- 输入
- 18 m 射线命中、法线、0.5～2.5 m 半径
- 处理
- 挖掘中心内移 0.3R → 对齐读取 → 距离分组扣量 → 清理 → 写回
- 输出
- 修改后的局部采样、父层与变化通知
实现边界 普通连续操作间隔为 0.12 秒。0.0005 是当前工程手感参数，不是已确认的原作材料值。填土使用 Add；整平使用水平 Flatten。孤立样本清理不等于刚体坍塌。
单元交点与表面顶点
自然地形采用 Surface Nets 风格的单元顶点方法。边穿过零值时产生交点，交点均值给出该单元的代表顶点。
- 01读取与过滤自定义 3³ 邻域过滤
- 02边交点插值在异号角点之间线性插值
- 03单元代表顶点平均全部有效交点
- 04连接表面相邻单元连接四边形，再拆为三角形
实现边界 过滤组合中心值、邻域均值和极值，不是简单的 27 点平均；顶点求解未采用 QEF。法线由密度变化估计。
邻域窗口与多层网格
网格任务不能只读取核心区域。密度过滤、法线与边界处理需要邻域数据；LOD 改变采样尺度及覆盖范围。
- 输入
- 相机选择的节点与固定快照
- 处理
- 四次源读取 → 密度窗口过滤 → 核心表面生成
- 输出
- MeshNode 接受 Level 4～6；最细核心边长约 8 m
实现边界 最高布局四次读取涉及 Level 6、4、3、2。边界顶点沿法线收缩，但混合 LOD 接缝尚未彻底解决；当前扩大近景细节范围以缓解。
异步任务与发布状态
数据、网格和碰撞可以处于不同版本。新资源完成前保留旧节点；版本有效且碰撞就绪后，按节点切换可见资源。
- 后台网格任务上限
- 16 个
- 主线程安装限流
- 0.35 ms 软预算
- 单帧安装次数
- 最多 2 次
- 空闲组件保留目标
- 最多 32 个
- 输入
- 带范围与版本的变化通知
- 处理
- 快照读取 → Section 预整理 → 组件复用 → 异步 Chaos 烹饪
- 输出
- 版本检查后发布；过时结果丢弃并重新排队
实现边界 软预算在下一次安装开始前检查，单次安装不能抢占，仍可能超时。0.35 ms 不是实测总耗时。节点并非同时原子切换，烹饪中组件可能使池规模暂时超过保留目标。
完整编辑链交互验证
剖面将密度修改、网格准备、碰撞就绪与发布分开，用于检查“数据已改变、旧表面仍保留”的中间状态。
- 输入
- 点击剖面定位，或展开键盘定位控件
- 处理
- 执行挖掘 / 填土，逐步推进更新
- 输出
- 对照采样点、待发布边界与已发布表面
实现边界 该图使用简化的二维占据量编辑，不执行三维材料工作量内核。点数、手动步进时间和撤销速度不能用于估算 UE 性能。
地形变化与水体障碍更新
水体保存独立的分层水柱与体积状态。地形提供脏范围和新版本，水体在地形稳定后重采样受影响的障碍。
- 输入
- 相同坐标、TerrainDensityRevision 与变化范围
- 处理
- 地形忙时沿用旧障碍；稳定后重采样相关水柱
- 输出
- 新的可通行关系参与后续水流求解
实现边界 持续编辑可能推迟障碍刷新。土塞是真实密度几何，不是隐藏脚本开关；当前实现不等同于 Fluid Flux 或 FluidNinja。
快照撤销与 VDR2 存档
撤销回到已有地形快照，存档持久化压缩后的完整地形状态。两者均不以可见三角形作为主要状态来源。
VDR · v2- 01写入临时文件完整状态及校验信息
- 02完成写入保留原目标文件
- 03替换目标将临时文件移动为正式存档
实现边界 当前 Undo 使全部网格失效，取回快照后的重建成本不能省略。F5 / F9 与 Undo 只处理地形，不保存或回退水状态。不同地图使用独立 profile；基底缓存与玩家存档分离。
预算参数与验证证据
参数约束、功能通过和性能达标属于不同证据。下图标明结论的适用范围，避免将配置值作为实测开销。
- 01数据与生成减负高度复用、空块跳过、基底缓存、节点共享
- 02局部与后台处理局部编辑、相机 LOD、异步过滤及网格准备
- 03主线程发布减负组件复用、分帧安装、异步碰撞、过时任务淘汰
实现边界 动态地形为 CPU 网格生成，不是 Nanite 地形。Lumen、正式植被、烟雾、角色和完整物理负载尚未同时验收，功能验证不能证明完整游戏达到 120 Hz。
模块职责与源码索引
模块按数据流拆分。每组文件对应明确职责，参数及文件校验值可在公开快照中核对。
TerrainStudy.cpp · TerrainStudyWorld.cppHeight / Density / CreateStudy；构形、量化与基底缓存。
DigGame.cpp · DigTerrain.cpp · VoxelOriginalWorld.cpp射线、工具、快照、版本与存档。
OriginalTerrainRegion.h · OriginalTerrainEdit.h局部缓冲与 Remove / Add / Flatten。
OriginalTerrainWorker.h · OriginalTerrainKernels.h邻域读取、DensityGrid、Cell 与 FullCell。
DigOriginalScheduler.cpp · DigMeshComponent.cpp任务、Section 预整理、组件池与 Chaos 烹饪。
WaterStudy.cpp密度版本、变化范围及水柱障碍重采样。
实现边界 本文仅陈述现行代码与已有记录可确认的行为。工程含逆向后对齐的部分内核，也含独立实现的地图、材质、UE 接入与水流，不据此宣称完整复现原作算法或性能。
