林间岩谷：从一块能挖的岩壁开始

先做一张能挖的山谷

这张图先解决一件事：让山坡、岩壁和洞穴连成一块可以编辑的地形。走到岩壁前挖掉一块，缺口要有表面，也要有碰撞；填回去、整平、撤销和存读档也要能接着用。

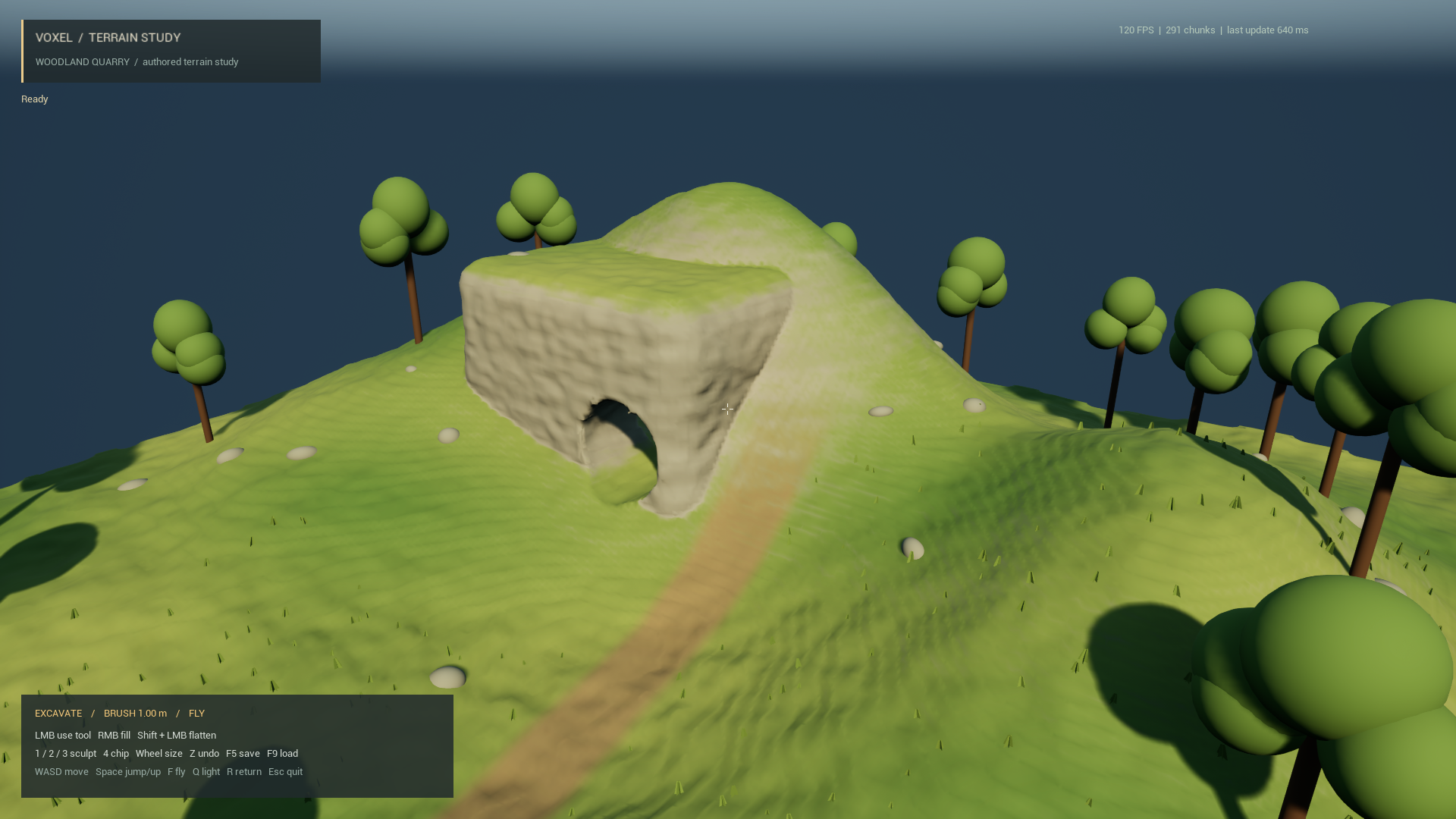

第一版取了约 64 × 64 m 的范围，中央约 41 m 可编辑，近处按 25 cm 采样。场景里放了缓坡、岩台、一条洞穴通道和洞室，再用简单树草看整体比例。

山体形状和材质都是在这个工程里写的，地图不依赖原作的地图文件或贴图。底层复用了前面逆向对齐后接入的部分数据、网格和调度逻辑；完整原作引擎的还原还远没有完成。

关卡入口是 /Game/Maps/TerrainStudy。进入游戏后，BeginPlay 才会生成地形、景物和灯光，所以只在编辑器里打开关卡，看不到完整场景。

代码放在哪里

地图的形状、地形数据和 UE 显示分别处理。改山谷轮廓时改生成器；改挖掘和存档时看数据层；卡在网格安装或碰撞时，再看调度器和 UE 组件。

山体和洞穴怎样生成

先用几组高斯形状拉出山脊、两侧坡地和谷地，叠加两档 Perlin 噪声，得到高度 H(x,y)。再用 D = z − H(x,y) 把高度变成三维标量场：负值是固体，正值是空气。

岩台用带轻微扰动的圆角盒并入山体。洞穴则分成胶囊形通道和椭球形洞室，从固体里减掉。最后处理地图四周和底部的边界。组合方式类似 SDF，但叠加高度和噪声后，D 并不处处等于到表面的真实距离。

// 构形示意，省略边界和噪声参数
D = z - Height(x, y);
D = min(D, RoundedRock(p));
Cave = min(CapsuleTunnel(p), Chamber(p));
D = max(D, -Cave);

这样生成的洞口、顶面和侧壁，跟后来用画笔挖出的表面一样，都由密度生成网格和碰撞。洞穴可以继续往里挖，周围的山体也可以填回去。

地形保存的是密度

网格只负责显示，真正保存下来的是密度和材料。本图最细一层有 256³ 个逻辑采样点，每点用 16 位：低 8 位存材料类别，高 8 位存占据量。生成器算出的 D 会被量化，不会长期为每个点保存一个浮点距离。

occupancy = clamp(round(127.5 - D * 255 / (2 * Cell)), 0, 255)
word = occupancy ? ((occupancy << 8) | materialId) : 0
Cell = 25 cm; materialId = 86

构建时先算好 256² 个高度，同一列向下采样时直接复用。数据按 8³ 样本块写入，跳过空块，再更新父层。总共有七级数据，当前显示用 Level 4～6；细级网格任务一次处理的核心边长是 32 个样本，约 8 m，和数据块的大小不同。

初始地形缓存到 Saved/Generated/Study/base-53545501.bin，压缩后约 1.03 MiB。文件头带版本和 CRC，损坏或版本不符就重新生成。改了地形公式，要同时更新 SourceVersion，否则会继续读到旧山体。运行时的快照、网格和碰撞还会另外占内存。

进程内保留一份不可变基底，每次建图取独立的世界副本。节点共享，修改时再复制；后台生成网格的任务读固定快照，因此玩家继续挖地也不会改掉任务正在读取的数据。

玩家修改另存为 Saved/Terrain/study.vdr。它有独立的存档 profile，读取时会检查，避免与原有对齐场景或 Legacy 场景混用。

挖一镐之后发生什么

1. 输入与画笔相机射线命中地形，确定中心、半径和工具。
2. 数据编辑新快照修改局部密度与材料，完成受影响父层更新。
3. 失效通知携带变化范围与版本，使依赖节点重新排队。
4. 后台生成Worker 读固定快照，生成平滑网格与发布数据。
5. 分帧安装主线程建立 UE 网格资源，启动异步 Chaos 碰撞。
6. 节点发布版本有效且碰撞就绪后切换可见资源，释放旧资源。

普通挖填只重建受影响的节点，不过范围要算上采样邻域。Level 6 的核心边长为 32，密度窗口从 P−2 开始取 36³，细级原始输入从 P−4 开始取 40³。多出来的样本用于过滤、法线和边界计算；漏掉它们，就可能留下没有更新的边缘。

网格生成可归为 Surface Nets 一类：先处理材料密度，做 3³ 过滤，在正负变化的边上求交点，再形成单元顶点、法线和四边形，最后处理边界标记并打包。这里用这个名字说明算法类型。

后台最多同时挂 16 个任务。完成后先核对版本，旧任务的结果直接丢弃。每个节点等新网格和碰撞都准备好，再换掉旧资源，因此连续挖掘时仍有旧地形可显示、可碰撞，整笔修改会分节点逐步出现。

UE 这一侧用 UProceduralMeshComponent，复杂网格碰撞交给 Chaos 异步烹饪。麻烦在于创建组件和网格截面仍要占主线程。现在按 2 ms 软限制安排上传，但已经开始的一次安装没法中途停下；这也是实测超过 0.50 ms 分配时间的主要待查环节。

撤销能直接取回历史快照，随后仍要完整重建显示和碰撞。这条路径还需要继续缩小重建范围。

把白模变成现在的画面

地形材质按世界位置和法线取色：缓坡偏草，陡面露石，位置和高度控制土路、石层，粗糙度再做一点变化。挖出新表面后，材质能直接接上，不用重新铺 UV。目前这些层次主要由数学函数生成，离参考 Kena 的正式材质还有距离。

布景先用了 18 个树干、72 个球形树冠、558 丛交叉面草和 30 个散石，按四类 HISM 分组。草在约 38 m 外剔除，也不投影。景物暂时没有碰撞和导航影响，先用来观察构图和基础渲染开销。

直接按生成器的高度摆树，会和实际 LOD 网格有偏差，出现树草悬空。现在等初始碰撞完成，再把树根、草和石头向地表投射一次，树冠跟着树根移动。挖掉树下的土之后该倒树、掉落还是移除，这部分还没做。

出图时还碰到过画面发黑和实例退回默认材质的问题。前者关闭物理相机曝光换算、固定手动曝光；后者补上材质的 instanced static mesh 用途标记。背光岩壁太暗，又调整了太阳方向和天空光。最终用的是方向光、三层级联阴影、环境立方体天空光、渐变天空和高度雾。

当前没有开启 Lumen，树草也没有 Pivot Painter 风动。水、体积烟雾和天气云还没接入，后面的耗时表只覆盖眼前这张基础地图。

哪些地方省了工作

底层已经有压缩节点、七级数据和共享快照。普通编辑只使相关节点失效，后台任务按版本丢弃过期结果；配合 16 个在途任务上限和异步碰撞，避免主线程等整批地形一起算完。

搭这张图时，另外做了几处减少重复工作的处理：

这些处理还没有逐项做开关对照，因此暂时没有可靠的单项加速比例。

还有两处问题，只是先让它能看、能挖

混合 LOD 的交界目前有接缝。为了先检查这张图的整体效果，近场阈值从 32 / 128 / 256 放宽到 256 / 512 / 1024，让当前视点更多地使用细网格。接缝算法还没修好，这样做反而可能增加几何和提交开销；原有对齐场景保留原阈值。

另一处是岩壁几乎挖不动。最初材料工作系数设为 1，而 Remove 内核每笔预算也是 1，一次操作基本只够处理一个体素。确认系数表示挖掉完整体素所需的工作量后，本图改成了 0.0005，才得到可见的挖掘体积。这里只调整了本图材料参数，原有内核没改，也还没有核对原作材料值。

测试怎么跑

测试机是 i9-14900KF、RTX 5070 12 GB、64 GB 内存。使用 UE 5.7.4 Development Editor 的 -game 模式、D3D12 SM5，关闭 VSync 和帧率上限，不开帧生成。

这次按要求保留 Overwatch 运行，地形测试在后台离屏渲染，不占前台键鼠。因此记录的是引擎产帧耗时；后台游戏负载会变化，三轮数据也只能分别看，不能当作严格的分辨率对照。

每轮从初始地形开始，依次跑静止、小笔刷、大笔刷和绕场镜头。画笔固定在岩壁 (1150,100,650) cm：0.75 m 半径每 0.34 s 挖填一次，2.5 m 半径每 0.12 s 一次，挖和填交替，避免挖空之后工作量越来越小。同一轮的阶段之间不重置地形。

1080p 每阶段 30 s，宽屏每阶段 20 s，开始前都预热 10 s。统计只裁掉阶段两端各 0.5 s，中间的长帧保留。自动镜头没有覆盖步行查询、画笔预览圈和正式刚体压力。

记录包括帧间隔、Game / Render / RHI 区间、已标记的工作耗时、两种 GPU 总时间及各 pass、编辑活动帧、后台任务和内存。并行任务会重叠，各线程耗时和各自的 P95 不能直接相加。

采样器本身也出过一次问题：第一轮 67% 分辨率测试在镜头阶段扩容了记录数组，制造了额外尖峰。后来在预热前预留全部四阶段缓冲，重新跑了一轮，下表用的是复测结果。另一次原生宽屏预备采样为了避开分析脚本的 CPU 占用而中止，也没有计入。

实际花了多少时间

120 Hz 每帧只有 8.333 ms，还要给后续玩法和效果留时间。1080p 这轮最慢阶段的帧 P95 是 8.076 ms，P99 是 9.389 ms：多数帧接近目标，但长帧和部分子系统仍然超预算。

P95 表示 95% 的样本不超过这个耗时，P99 则看更靠后的长帧。挖掘和上传只在实际发生工作时统计，避免被空闲帧摊低。

渲染线程的全局区间里有较长的 Visibility 等待，所以表里另列了已记录的工作耗时。它还不是完整执行周期，RHI 的纯工作也没有拆清，暂时无法判断 1.50 ms 的 RHI 预算。BasePass 则混着地形、天空网格和树草，需要分别关闭后再测，才能知道各自占多少。

三档设置的逐阶段结果

下表单位均为 ms。GPU 同时保留 RHI 和 CSV 记录，两者统计结果有差异，需要一起看。

1920 × 1080 · 100%

3440 × 1440 · 100%

3440 × 1440 · 67%

内存与显存

这里记录的是地形进程的低频采样峰值，包含启动和预热。单位为 GiB。

三项预算分别是 16 / 20 / 9 GiB，目前都有余量。前面提到的 1.03 MiB 缓存只是一份压缩文件，运行时还要算上世界数据、快照、组件、网格和碰撞。

表里的“更新组稳定”从编辑开始，一直等到相关节点完成排队、生成、安装和碰撞准备。它是整段更新的延迟。首次看见缺口用了多久、碰撞何时生效，还需要单独加计时点。

下载测试数据 JSON ↓下载预算表 CSV ↓

目前验证到了哪里

地图接入后的 D3D12 自动化检查，结果是 54 项通过、0 失败、0 跳过。新增检查主要看洞内是否为空、岩壁是否为固体、挖掘是否改变密度，以及快照隔离、初始基底不被修改、存读档和父层更新是否正常。

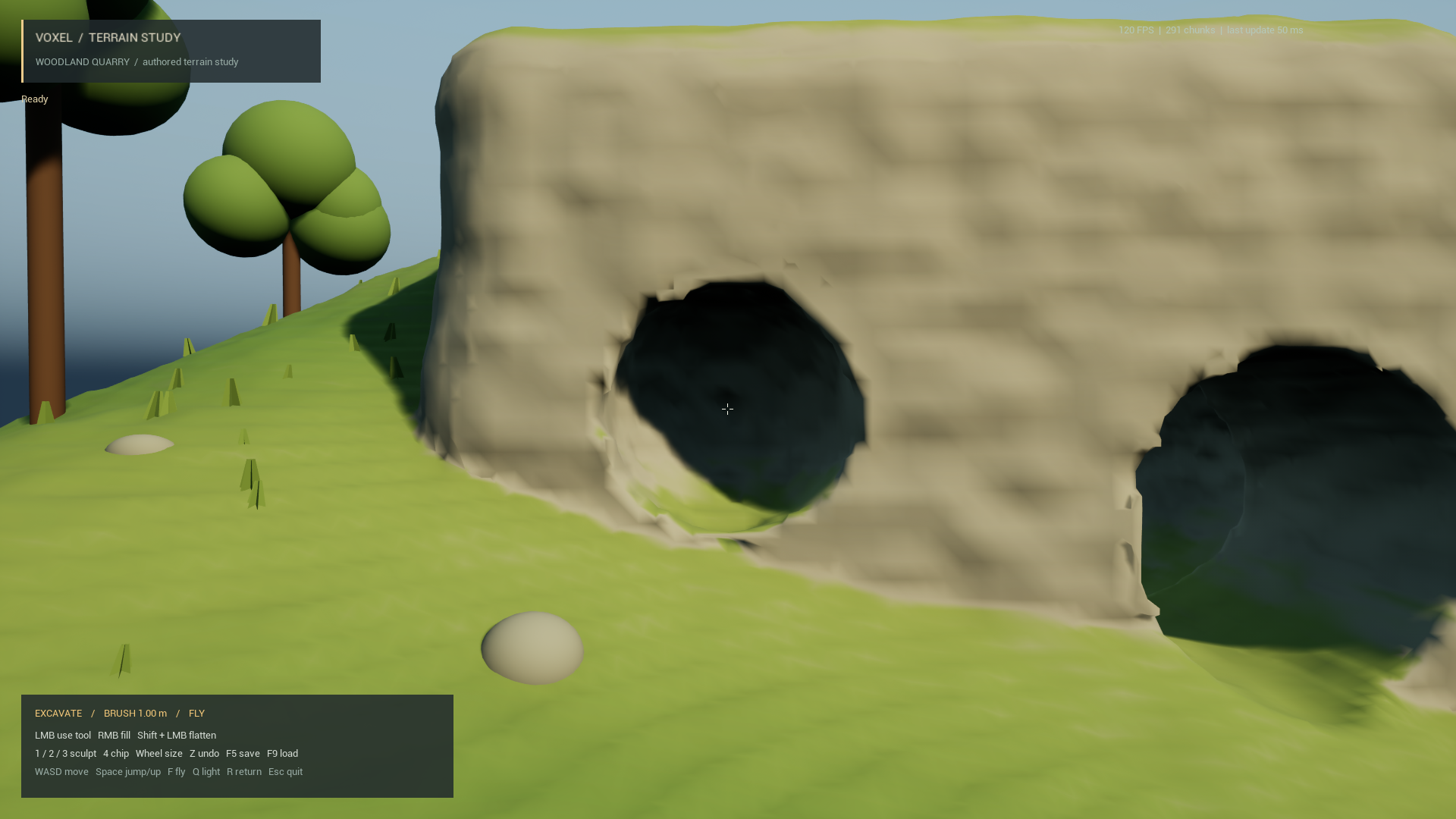

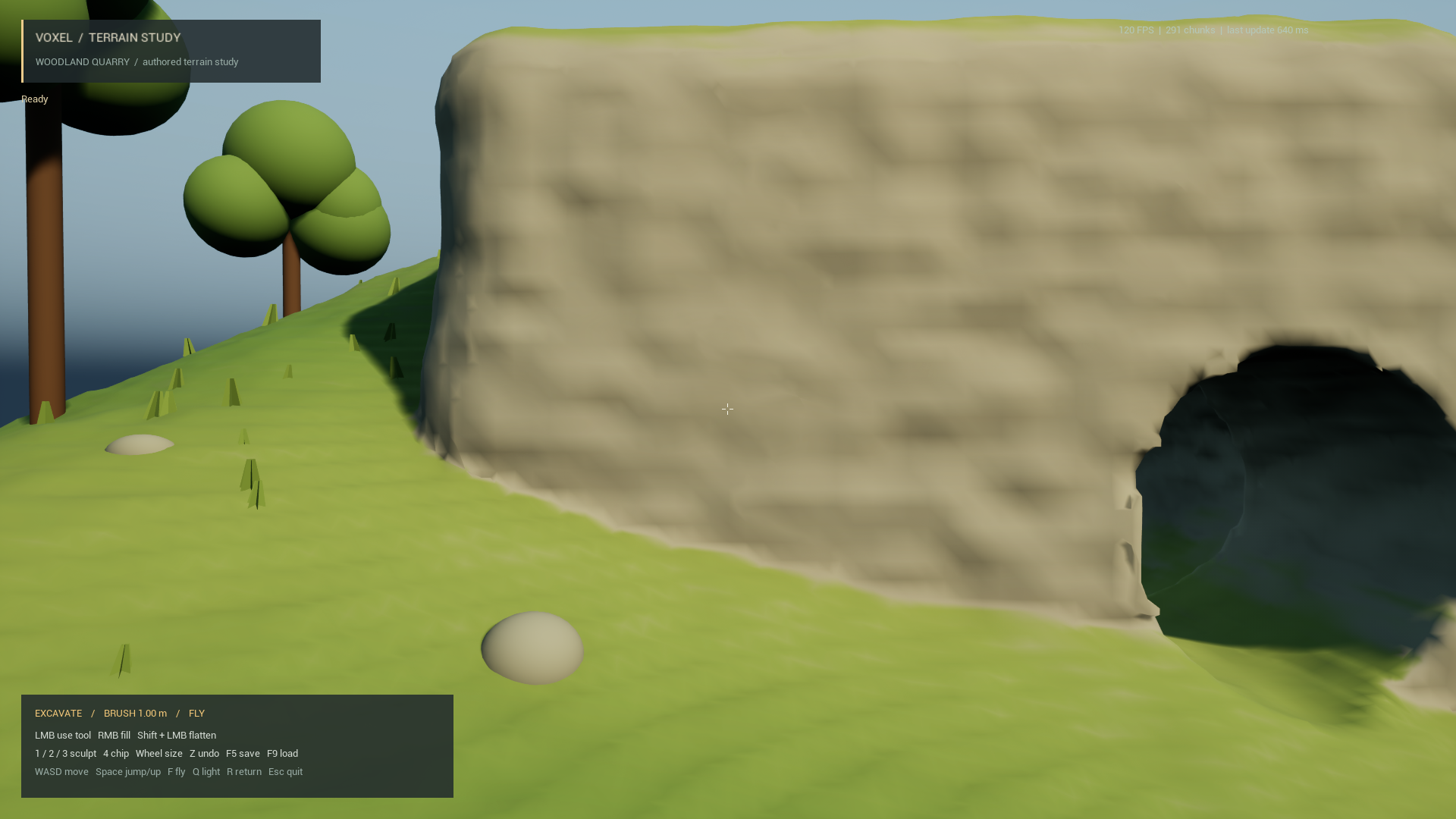

运行时另外验证了射线命中岩壁、挖后密度变化、撤销后恢复，并留下对应截图。上面的挖掘截图直接用了 1.8 m 画笔，HUD 仍显示默认半径；正式性能测试用的是前面列出的 0.75 m 和 2.5 m。截图流程有等待和 PNG 写入，耗时没有混进性能结果。

当前范围仍是一张有限测试图。无限世界流送、联网、导航、混合 LOD 拼接、植被随地形变化和完整发行打包都还没完成。前面的 CPU 内核对齐也只覆盖部分逻辑，整款原作的算法、画面和性能还需要分别比较。

接下来先改哪几处

先处理已经超出分配时间的部分，再往场景里加效果：

1. 网格安装与发布。 查组件和缓冲能否复用，能否把一次大安装拆小，再调整上传限制。目标是把更新活动帧 P95 压到 0.50 ms；单纯把 2 ms 限制调小，解决不了单次安装不可中断的问题。
2. 大笔刷的同步部分。 分开记录快照、画笔和父层更新，找出主要耗时，让编辑与调度合计回到 0.45 ms 内。
3. HUD。 缓存文字，降低统计信息刷新频率，把 UI 主线程 P95 压回 0.25 ms。
4. LOD 接缝。 补齐混合层级拼接，收回放宽的近场阈值，用同一条相机路线比较画面、碰撞和几何开销。
5. 正式场景效果。 逐项加入材质、风动植被、Lumen、水烟和玩法，每加一项保留前后测试，最后在独占机器上做组合与长时间测试。

水和烟准备复用地形的变化范围、版本及固体边界查询，各自维护水量、浓度和模拟状态。挖开洞口后排水、通风的联动还没开始实现。

在本地运行

在已有工程的工作区根目录执行，或双击 VoxelDig/PlayTerrainStudy.cmd：

.\VoxelDig\PlayTerrainStudy.ps1

默认 1920×1080、不限帧。宽屏入口：

.\VoxelDig\PlayTerrainStudy.ps1 -Width 3440 -Height 1440

采样使用一个新的输出目录。先保存并关闭其他 UE 实例；默认不允许并行游戏，只有明确需要带并行负载时才加 -AllowConcurrentGames：

.\tools\performance\Run-TerrainStudyBudget.ps1 -Width 1920 -Height 1080 -PhaseSeconds 30 -OutputDirectory analysis\new-study-run\1080p

生成资产的入口是 VoxelDig/Tools/bootstrap_study.py；数据检查在 TerrainStudyTests.cpp，画面检查开关为 -VoxelStudyCapture。更改场公式时更新版本，再运行构建与检查。

键位和其他原型入口见运行指南。这些命令用于已有本地工程，网站只提供文档和测试数据。
